Mikä on pyörännavan paine-eron valumuotti ja miten se toimii?

Jatkuvasti kehittyvässä autoteollisuuden maailmassa tarkkuussuunnittelu ja kustannustehokkuus ovat elintärkeitä. Yksi kriittisimmistä komponenteista minkä tahansa ajoneuvon jousituksessa ja pyöräkokoonpanossa on pyörän napa . Pyörän napa toimii liitäntäpisteenä pyörän ja ajoneuvon välillä mahdollistaen tasaisen pyörimisen ja kuorman siirron. Sellaisenaan sen suunnittelun ja valmistuksen on täytettävä tiukat suorituskyky- ja turvallisuusstandardit. Tämän saavuttamiseksi modernit valmistustekniikat, kuten paine-eron valu ovat mullistaneet pyörännapojen valmistustavan.

Mikä on paine-erovalu?

Ennen kuin sukeltaa pyörän navan paine-eron valumuottien erityispiirteisiin, on tärkeää ymmärtää, mitä paine-erovalu (DPC) on.

Paine-erovalu selitetty

Paine-erovalu on erikoistekniikka, jota käytetään metallien valuun suurella tarkkuudella ja erinomaisilla mekaanisilla ominaisuuksilla. Tässä prosessissa sula metalli pakotetaan muottiin paineen avulla. Tämän menetelmän avaintekijä on, että se sisältää paine-eron – olennaisesti paine-eron muotin ontelon ja ympäröivän ympäristön välillä.

Perinteisissä painovoimavalumenetelmissä sula metalli kaadetaan muottiin painovoiman avulla täyttääkseen muotin ontelon. Sitä vastoin paine-eron valu käyttää hallittua ilmanpainetta (joko positiivista tai negatiivista) tehostaakseen sulan metallin virtausta, mikä varmistaa täydellisen muotin täyttymisen ja vähentää vikojen, kuten ilmataskujen, tyhjien ja kutistumisen, todennäköisyyttä.

Kuinka paine-erovalu toimii

Paine-eron valuprosessi toimii seuraavasti:

1. Muotin valmistus : Muotti asetetaan painekammion sisään, jossa se on tiivistetty ilmavuotojen estämiseksi.
2. Sulan metallin ruiskutus : Sula metalli ruiskutetaan muottiin paineen alaisena, mikä varmistaa, että muotin monimutkaisimmatkin osat täyttyvät tasaisesti ja ilman rakoja.
3. Kiinteytyminen paineen alaisena : Kun metalli jäähtyy ja jähmettyy, muotin sisällä oleva paine auttaa ylläpitämään tasaista metallivirtausta ja ehkäisee vikoja jäähdytysprosessin aikana.
4. Muotin poisto : Kun metalli on jähmettynyt, muotti avataan ja valuosa poistetaan. Paine-ero varmistaa, että osa on kiinteä ja laadukas.

Paine-erovalun tärkeimmät edut ovat sen kyky luoda osia, joilla on suuri mittatarkkuus, vähemmän vikoja ja paremmat mekaaniset ominaisuudet. Näiden etujen ansiosta se soveltuu erityisen hyvin monimutkaisten komponenttien, kuten pyörännapojen, valmistukseen.

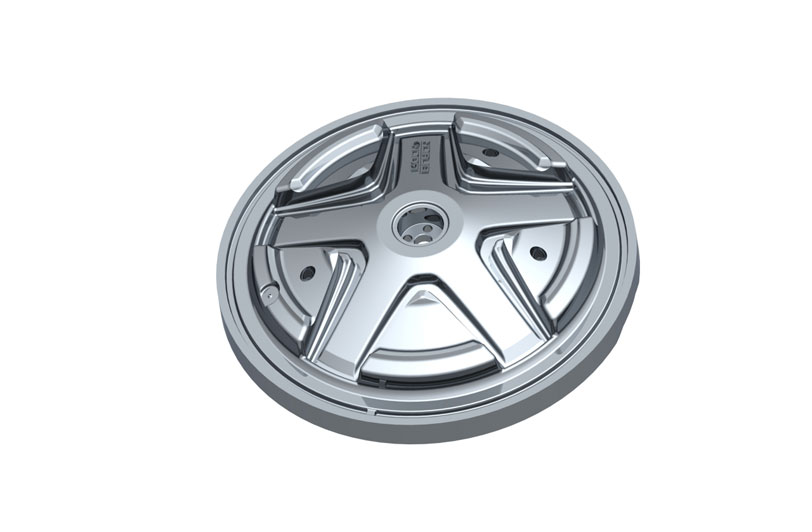

Mikä on pyörännavan paine-eron valumuotti?

A pyörän napa differential pressure casting mold on erityisesti suunniteltu muotti, jota käytetään paine-eron valuprosessissa pyörän napojen luomiseen. Pyörännapat ovat ajoneuvojen olennaisia ​​osia, jotka muodostavat rajapinnan pyörän ja akselin välillä. Koska pyörännapojen on kestettävä merkittäviä mekaanisia rasituksia, kuten jarrutuksista, kääntymisestä ja kiihtyvyydestä aiheutuvia rasituksia, on tärkeää, että ne on valmistettu erittäin lujista materiaaleista, joilla on tarkka geometria.

Pyörännapamuotin suunnittelu ja ominaisuudet

Pyörien napojen paine-erovalussa käytetty muotti on suunniteltu huolellisesti yksityiskohtiin. Se on valmistettu lujista materiaaleista, jotka kestävät sekä sulan metallin korkeita lämpötiloja että valuprosessiin liittyviä paineita. Muotin rakenne heijastaa tyypillisesti pyörän navan lopullista muotoa ja kokoa, mukaan lukien pultinreiät, monimutkaiset pinnat ja keskilaakerin rajapinta.

Joitakin tärkeitä pyörännavan paine-eron valumuotin suunnitteluominaisuuksia ovat:

• Painekammio : Muotti on sijoitettu painekammioon, joka voi tuottaa tarvittavan paine-eron pakottaakseen sulan metallin muottiin.
• Tuuletusjärjestelmä : Huolellisesti suunniteltu tuuletusjärjestelmä varmistaa, että kaasut ja ilma poistuvat muotin ontelosta täyttöprosessin aikana, mikä estää vikoja.
• Jäähdytyskanavat : Muotissa on upotetut jäähdytyskanavat, jotka säätelevät metallin jäähdytysprosessia, mikä on elintärkeää, jotta vältetään viat, kuten halkeilu tai vääntyminen.
• Poistomekanismi : Kun pyörän napa on jäähtynyt ja jähmettynyt, irrotusmekanismilla osa poistetaan muotista vahingoittamatta sitä.

Muotti on myös suunniteltu erittäin tarkasti, koska pyörän navoissa on usein tiukat toleranssit, jotka on säilytettävä, jotta osat toimivat oikein ajoneuvon jousitusjärjestelmässä.

Kuinka pyörännavan paine-eron valumuotti toimii?

Toiminta a pyörän napa differential pressure casting mold seuraa sarjaa huolellisesti valvottuja vaiheita. Nämä vaiheet ovat välttämättömiä sen varmistamiseksi, että lopullisella pyörän navalla on tarvittava lujuus, kestävyys ja mittatarkkuus, joita sen ajoneuvoissa tarvitaan. Sukeltakaamme syvemmälle prosessin etenemiseen.

1. Muotin valmistelu

Ennen valuprosessin aloittamista muotti on valmisteltava asianmukaisesti. Tämä sisältää muotin puhdistamisen ja tarkastuksen sen varmistamiseksi, että siinä ei ole vikoja, jotka voisivat häiritä valuprosessia. Lisäksi muotti on päällystetty irrotusaineella, joka auttaa valuosan poistamisessa sen jäähtymisen jälkeen. Tämä pinnoite estää myös sulan metallin tarttumisen muotin pintoihin, mikä vähentää vikojen mahdollisuuksia.

Sitten muotti asetetaan sen sisään painekammio , jossa se on tiiviisti suljettu. Tämä vaihe on ratkaisevan tärkeä paine-eron luomiseksi, joka ajaa sulan metallin muottipesään.

2. Sulan metallin ruiskutus

Kun muotti on kiinnitetty painekammioon, sulaa metallia (yleensä seos, kuten alumiini, magnesium tai muut lujat metallit) ruiskutetaan muottipesään. Paine-erovaluprosessissa sula metalli työnnetään muottiin kontrolloidulla ilmanpaineella. Tämä paine-ero on huolellisesti hoidettu sen varmistamiseksi, että sula metalli virtaa tasaisesti ja täyttää kaikki muotin osat, mukaan lukien ohuet seinät ja monimutkaiset geometriat, kuten pultinreiät tai urat.

Paine pakottaa metallin täyttämään muotin kokonaan ja tasaisesti. Tämä on kriittinen vaihe, koska epätäydellinen muotin täyttö voi aiheuttaa vikoja, kuten tyhjiä kohtia tai heikkoja kohtia lopputuotteessa. Hallittu paine varmistaa, että nämä ongelmat minimoidaan.

3. Kiinteytyminen paineen alaisena

Kun sula metalli on ruiskutettu muottiin, se alkaa jäähtyä ja jähmettyä. The paine-ero jähmettymisen aikana ylläpidetty auttaa varmistamaan, että metalli jäähtyy tasaisesti ja estää vikojen, kuten halkeamien tai vääntymisen, muodostumisen. Paine pitää metallin myös tiukasti pakattuna muottipesään, mikä varmistaa tiiviin, kiinteän lopputuotteen.

Jäähdytysprosessia ohjataan jäähdytyskanavat upotettuna muottiin. Nämä kanavat kierrättävät jäähdytysnestettä säätelemään sulan metallin jähmettymisnopeutta. Oikea jäähdytys on välttämätöntä sisäisten jännitysten tai epätasaisen jähmettymisen välttämiseksi, mikä voi vaarantaa pyörän navan lujuuden ja eheyden.

4. Muotin avaaminen ja osan poistaminen

Kun pyörännapa on jähmettynyt, muotti avataan varovasti ja valu poistetaan. Muotin suunnittelusta riippuen an poistojärjestelmä voidaan käyttää jähmettyneen pyörän napan työntämiseen ulos muotista vahingoittamatta. The paine-ero Valun aikana levitetty varmistaa, että pyörän napa tulee ulos suurella mittatarkkuudella, mikä vaatii minimaalista jälkikäsittelyä.

Tässä vaiheessa pyörännapalle voidaan suorittaa lisävaiheita, kuten puhdistus, purseenpoisto tai pintakäsittely varmistaakseen, että se täyttää vaaditut vaatimukset.

5. Lopullinen tarkastus ja testaus

Kun valu on poistettu muotista, pyörän napa käy läpi perusteellisen tarkastuksen ja testauksen. Tämä voi sisältää pintavirheiden silmämääräisen tarkastuksen, mittojen tarkistuksen koordinaattimittauskoneilla (CMM) ja lujuustestauksen. Kriittisten komponenttien, kuten pyörän navojen, osalta voidaan käyttää myös ainetta rikkomattomia testausmenetelmiä (NDT), kuten ultraäänitestausta tai röntgentarkastusta, sisäisten vikojen tarkistamiseen.

Pyörännavan paine-eron valumuottien käytön edut

Käyttö paine-eron valu muotit tarjoavat lukuisia etuja pyörännapojen valmistuksessa. Alla on joitain tärkeimmistä eduista:

Pyörännapojen paine-erovalumuottien sovellukset

Pyörien napoja, jotka on valmistettu käyttämällä paine-erovalumuotteja, käytetään monenlaisissa sovelluksissa, mukaan lukien:

• Henkilöautot : Kevyet ja kestävät pyörännavat päivittäiseen käyttöön autoissa, maastoautoissa ja crossovereissa.
• Hyötyajoneuvot : Raskaat pyörännavat kuorma-autoihin, linja-autoihin ja muihin hyötyajoneuvoihin, jotka vaativat parempaa lujuutta ja suorituskykyä.
• Kilpa- ja suorituskykyajoneuvot : Kevyet, erittäin lujat pyörännavat urheiluautoihin, kilpa-ajoneuvoihin ja suorituskykyisiin sovelluksiin.
• Sähköajoneuvot (EV) : Erikoistuneet pyörännavat sähköautoihin, jotka vaativat kevyempiä komponentteja lujuudesta tai kestävyydestä tinkimättä.
